Контроллеры охранно-пожарные Приток-А-КОП представляют собой специализированные приборы, предназначенные для построения систем охранно-пожарной сигнализации (ОПС) на объектах различного назначения. Данная статья содержит технический обзор оборудования серии, включая модификации Приток-А-КОП 02 и Приток-А-КОП 03, а также рекомендации по построению схем подключения.
Назначение и область применения
Оборудование данной серии используется для организации систем пожарной сигнализации и охранных комплексов. Приборы обеспечивают контроль состояния шлейфов сигнализации, управление оповещателями и передачу тревожных извещений. Технические решения, заложенные в контроллерах, ориентированы на работу в составе распределенных систем, что делает их применимыми как для малых объектов, так и для крупных зданий с разветвленной структурой.
Контроллер охранно-пожарный Приток-А-КОП работает в составе автоматизированной системы охранно-пожарной сигнализации Приток-А. Оборудование серии предназначено для связи с пультом централизованного наблюдения посредством сети Интернет, в том числе – в общественных сетях с открытым доступом (безопасность достигается при помощи алгоритмов шифрования). Контроллер поддерживает до четырех IP-адресов ПЦН для Ethernet-подключения и до четырех IP-адресов ПЦН для GPRS-подключения.
Модификации Приток-А-КОП-02 и Приток-А-КОП-03
Существует пять модификаций оборудования Приток-А-КОП. В числе наиболее ходовых можно выделить Приток-А-КОП-02 и Приток-А-КОП-03. Отличия между ними можно найти на изображениях ниже.

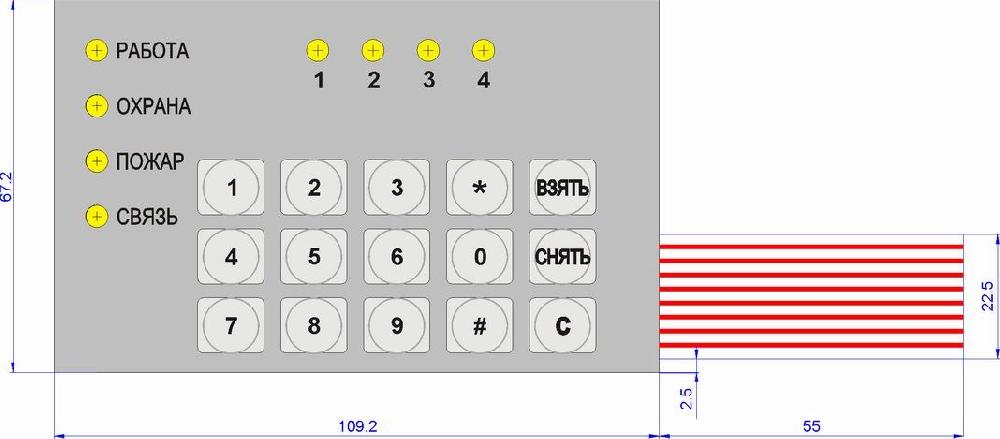

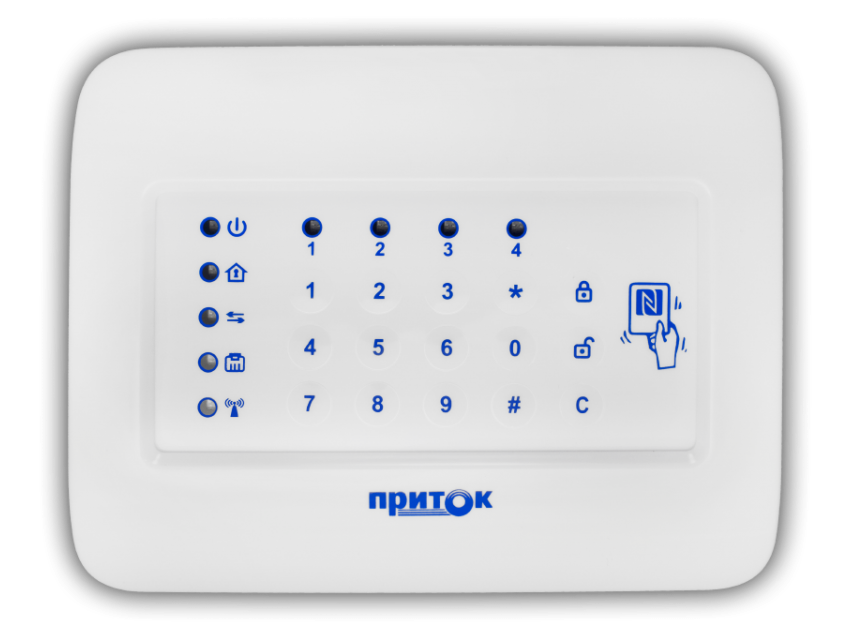

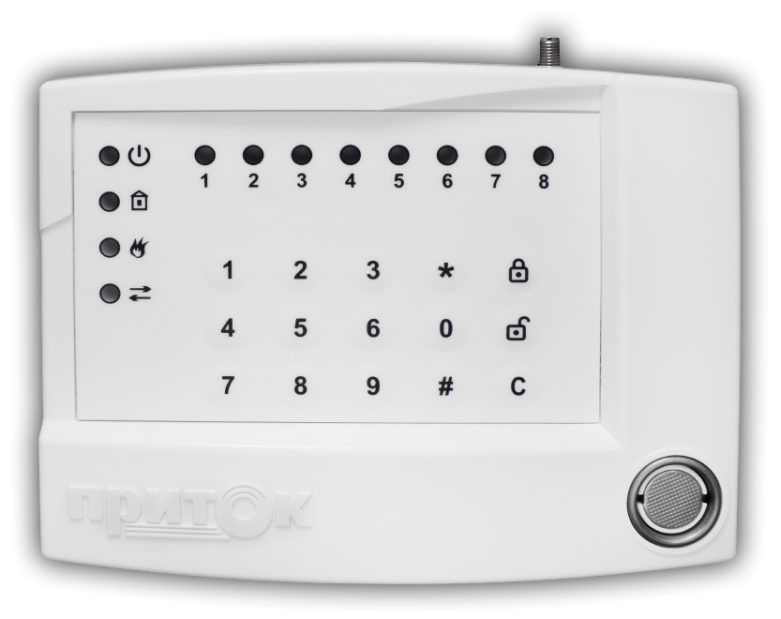

КОП-02

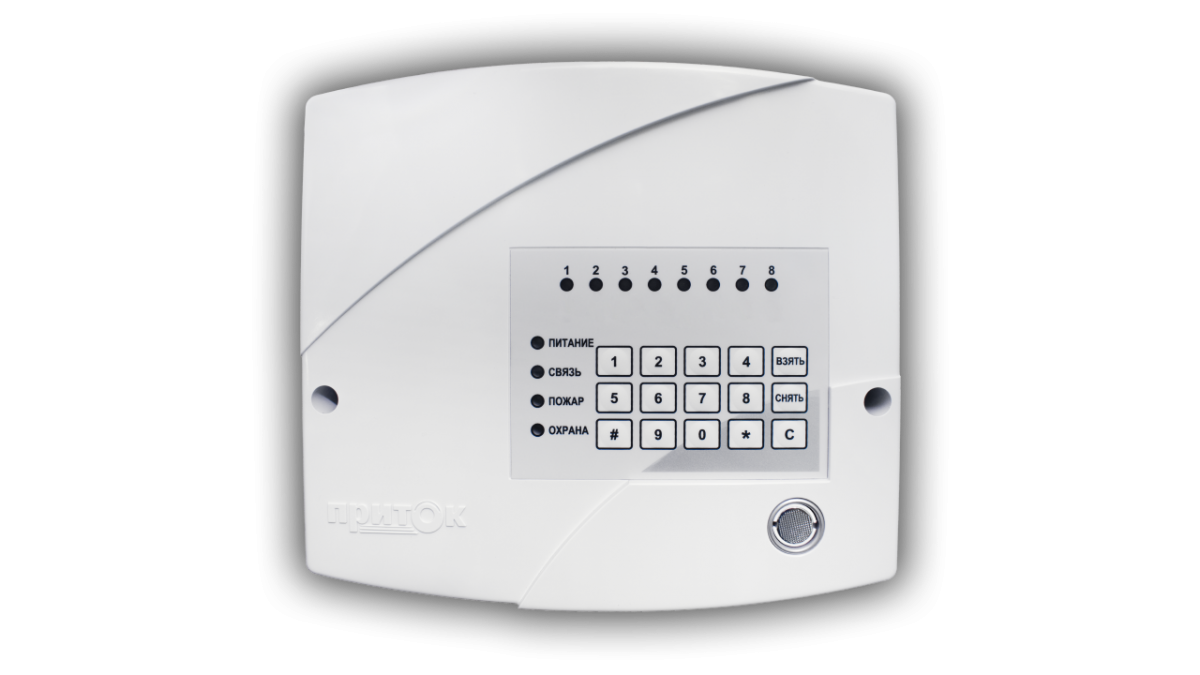

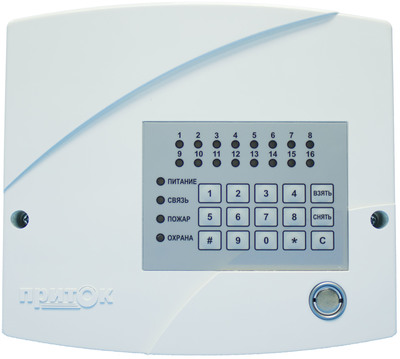

КОП-03
Схема подключения Приток-А-КОП-02
Рассмотрим вариант подключения для контроллера Приток-А-КОП-02. Схема включает в себя:
-
Подключение шлейфов сигнализации (ШС) к соответствующим клеммам прибора с учетом полярности и сопротивления оконечных элементов.
-
Подключение исполнительных устройств (оповещателей, реле) к выходам управления.
-
Интерфейсные линии связи для объединения приборов в сеть и подключения к ПК.
Рекомендуется использовать экранированный кабель для линий связи, прокладываемый отдельно от силовых цепей, чтобы избежать наводок и ложных срабатываний.
Особенности серии
Среди ключевых технических характеристик контроллеров серии Приток-А-КОП производитель выделяет следующие:
-
Взаимодействие с ПЦН организовано через модуль «Сервер подключений» по IP-протоколу, включая работу через публичные сети Интернет.
-
Канал передачи данных защищён криптоалгоритмом AES с длиной ключа 128 бит.
-
Дистанционное обслуживание реализовано из АРМ— доступны настройка параметров связи и охранных функций, обновление встроенного ПО и т. д.
-

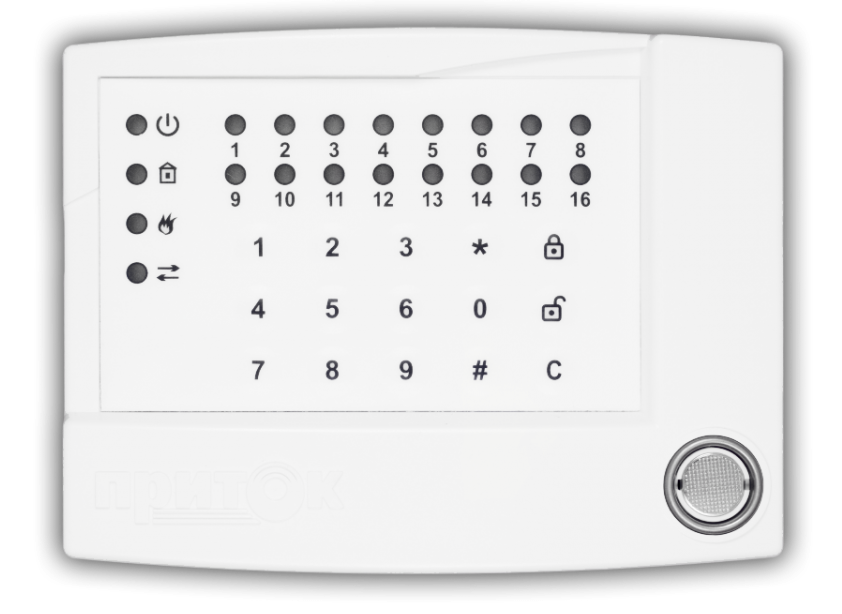

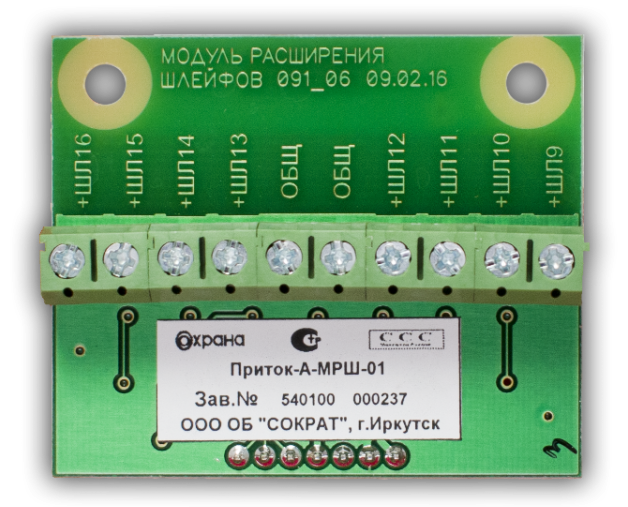

К шине расширения могут подключаться дополнительные периферийные модули — выносные клавиатуры, блоки индикации, шлейфы сигнализации и исполнительные устройства.
-
Логика постановки и снятия с охраны поддерживает двухфакторную схему «код + ключ», при этом идентификаторы ключей могут заноситься непосредственно в память контроллера, что допускает автономный режим работы без постоянной связи с ПЦН.
-
На клавиатуре прибора предусмотрена установка PIN-кода, обеспечивающая локальную блокировку управления независимо от состояния канала с ПЦН.
-
Электропитание контроллера организуется от внешнего источника постоянного тока 10–24 В либо от сети 220 В переменного тока — вариант питания определяется модификацией исполнения прибора.
Контроллеры серии Приток-А-КОП являются функциональным решением для построения систем охранно-пожарной сигнализации. Модификации 02 и 03 позволяют гибко масштабировать систему под требования объекта. При монтаже важно точно соблюдать электрические схемы и инструкции по настройке, чтобы обеспечить заявленную надежность прибора.
