Волоконно-оптические линии связи (так звучит расшифровка ВОЛС) — основа современных телекоммуникационных сетей. Высокая пропускная способность, устойчивость к электромагнитным помехам, минимальное затухание сигнала, длительный ресурс эксплуатации и другие преимущества делают оптоволокно незаменимым при построении магистральных сетей, городских и корпоративных инфраструктур, а также сетей доступа FTTH (Fiber to the Home).
Классификация оборудования для оптоволокна
Всё оборудование, используемое при строительстве и обслуживании ВОЛС, можно разделить на несколько крупных категорий:
Пассивное оптическое оборудование
Пассивные компоненты — основа любой волоконно-оптической сети. Они не требуют электропитания и не преобразуют сигнал, а лишь направляют, распределяют или соединяют оптические волокна.
Оптические кабели
Оптический кабель (или кабель ВОЛС) считается ключевым звеном любой ВОЛС. Различают одномодовые и многомодовые кабели. Одномодовое волокно используют для передачи сигналов на значительные расстояния (вплоть до сотен километров), многомодовый кабель — главным образом для локальных сетей и непротяжённых магистралей. В зависимости от количества волокон встречаются исполнения, например, оптический кабель 4 или оптический кабель 8. Срок службы качественного оптоволоконного кабеля превышает 25 лет.
Патч-корды и пигтейлы

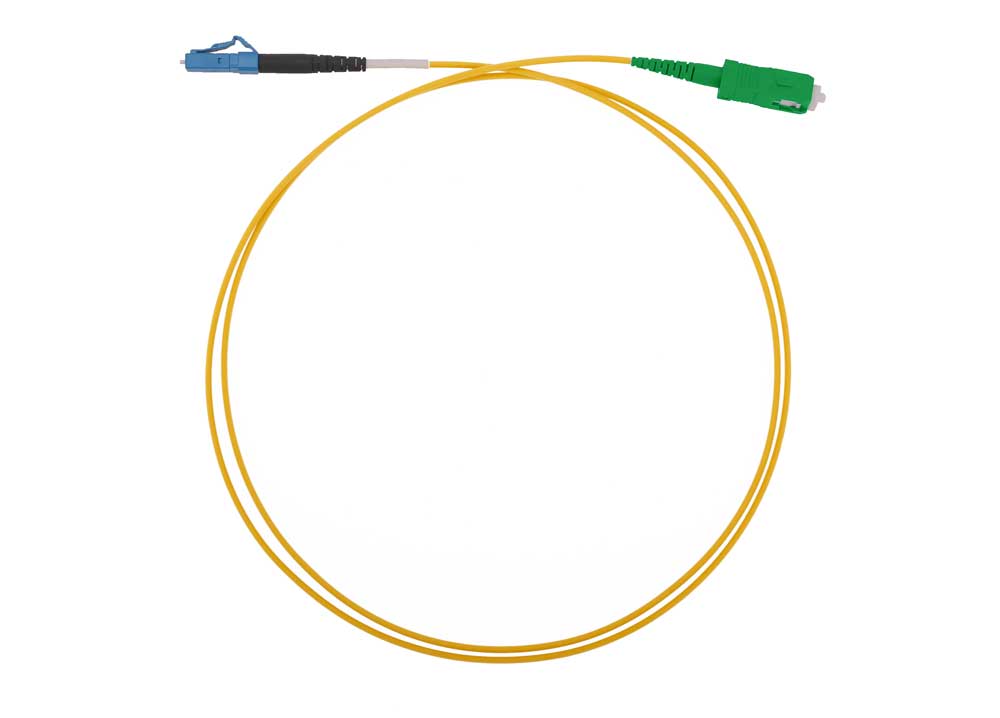

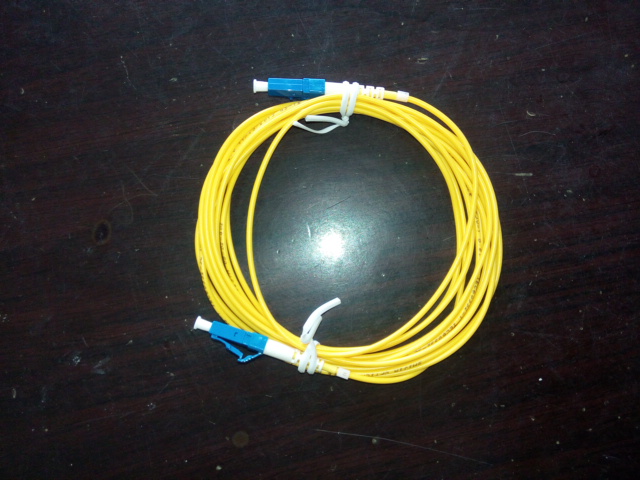

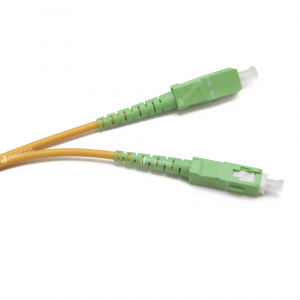

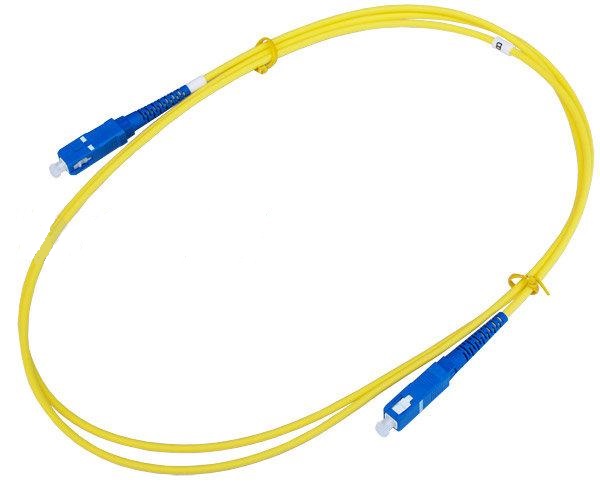

Патч-корды — коммутационные шнуры с оптическими коннекторами на обоих концах. Они используются для соединения активного оборудования с оптическими кроссами, а также для коммутации портов внутри стоек и шкафов.

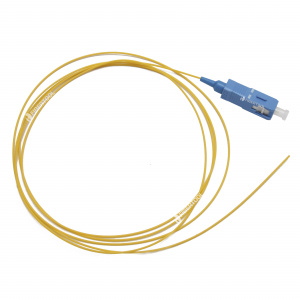

Пигтейлы — это короткие отрезки оптического кабеля с коннектором только на одном конце. Второй конец предназначен для сварного соединения с волокнами основного кабеля. Пигтейлы применяются для оконцовки оптического кабеля внутри кроссов и муфт.
Оптические муфты
Муфты предназначены для защиты мест сварки оптических волокон от внешних воздействий. Они представляют собой герметичные контейнеры, внутри которых размещаются сплайс-пластины для фиксации сваренных волокон. Муфты выпускаются в различных исполнениях: для подземной прокладки, для воздушных линий, для кабельной канализации. Также существуют кросс-муфты, совмещающие функции защиты сварных соединений и коммутации.

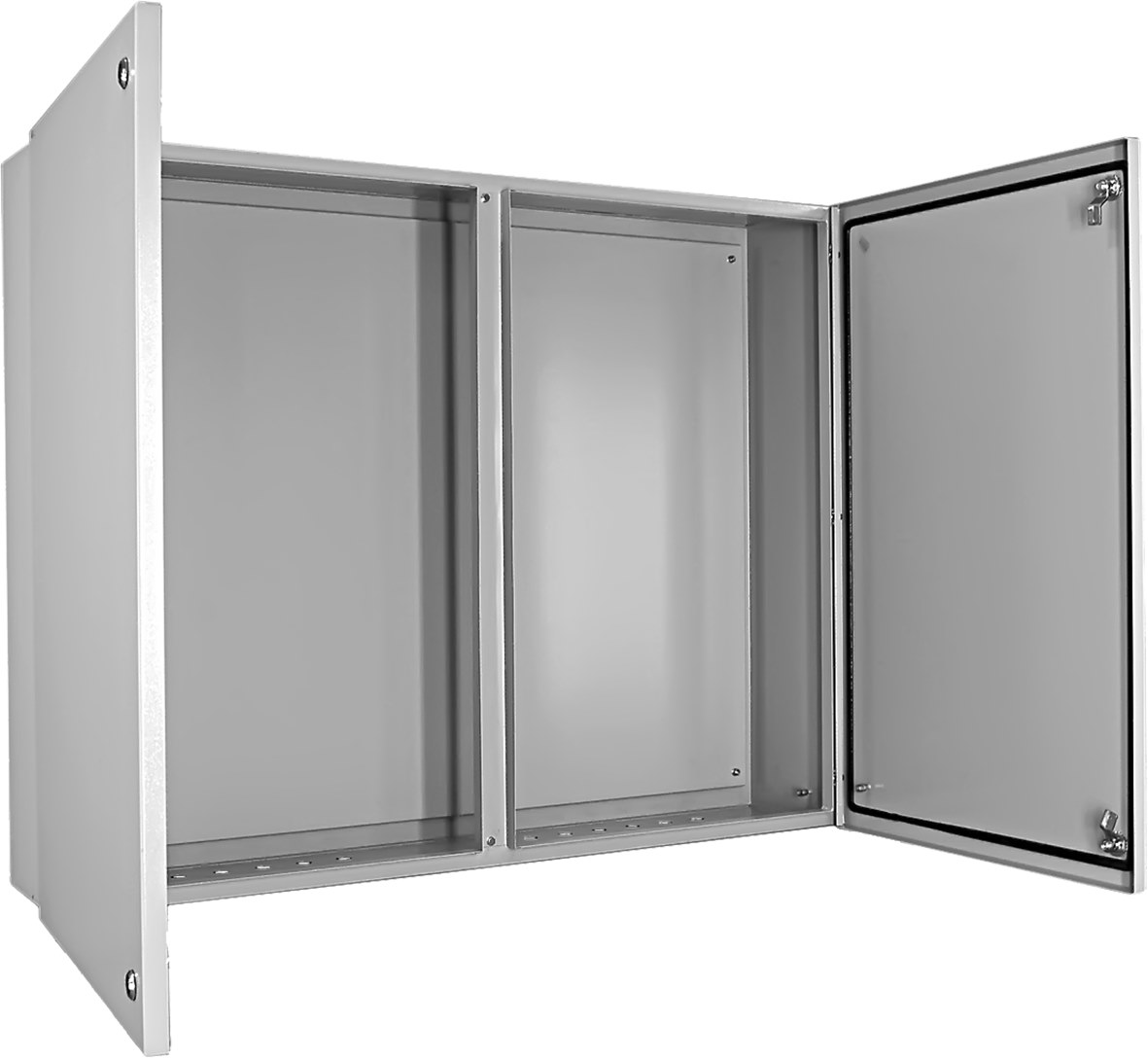

Оптические кроссы и распределительные шкафы

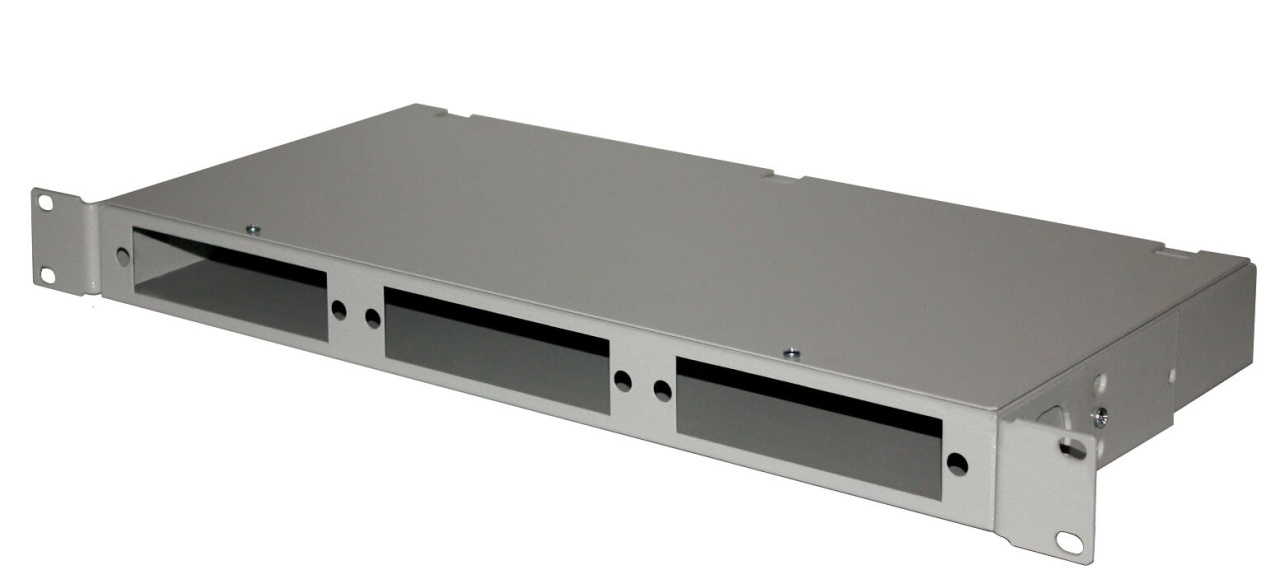

Оптический кросс — устройство для подключения оптических волокон к стандартным разъёмам и организации коммутации. Кроссы могут быть настенными или стоечными (19-дюймовыми), оснащаться адаптерными панелями с разъёмами различных типов (SC, LC, FC, ST и др.).
Для центров обработки данных (ЦОД) выпускаются решения с повышенной плотностью монтажа — до 144 волокон и более в 1U (одна монтажная единица).
Адаптеры и соединители
Оптические адаптеры (соединительные розетки) служат для соединения двух коннекторов между собой. Коннекторы бывают различных типов: SC, LC, FC, ST, MPO/MTP — каждый имеет свои особенности и области применения.
Сплиттеры (оптические разветвители)
Сплиттеры предназначены для разделения оптического сигнала на несколько выходов. Они широко применяются в сетях PON (пассивные оптические сети), в том числе по технологии GPON.
Активное кроссовое оборудование
Активное оборудование требует электропитания и выполняет функции преобразования, усиления, коммутации и маршрутизации оптических сигналов.
Оптические трансиверы (SFP-модули)

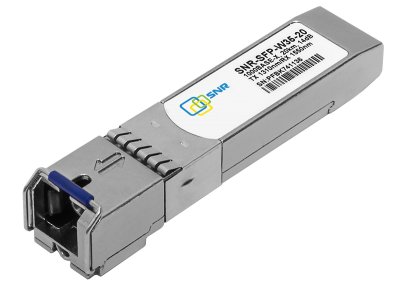

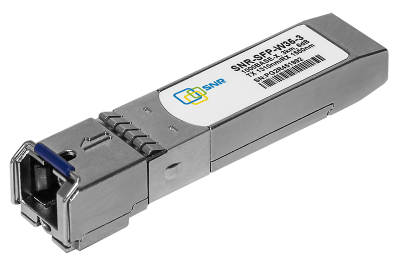

SFP-модули (Small Form-factor Pluggable) — оптические приёмопередатчики, которые преобразуют электрический сигнал в оптический и обратно. Они устанавливаются в порты коммутаторов, маршрутизаторов и другого сетевого оборудования. Стандартные SFP-модули обеспечивают скорость до 1.25 Гбит/с, а модули SFP+ — до 10 Гбит/с.
При выборе трансивера важно учитывать длину волны, максимальную дальность передачи, тип разъёма, оптический бюджет и допустимые температурные условия эксплуатации.
Медиаконвертеры
Медиаконвертеры преобразуют сигнал из электрического (передаваемого по медной витой паре) в оптический и наоборот. Они позволяют увеличить протяжённость сети за пределы ограничений, накладываемых медными кабелями, и эффективно интегрировать оптоволокно в существующие инфраструктуры на основе Ethernet.
Оптические коммутаторы и маршрутизаторы
Коммутаторы с оптическими портами являются основой активных сетевых узлов. Они обеспечивают коммутацию пакетов данных на высокой скорости. В крупных сетях также применяются мультиплексоры для уплотнения нескольких оптических сигналов в одном волокне (технологии CWDM и DWDM).
Оптические усилители и регенераторы
Усилители увеличивают мощность оптического сигнала без преобразования его в электрическую форму. Регенераторы восстанавливают первоначальную форму импульсного сигнала, подвергшегося искажениям при передаче на большие расстояния.
Монтажное оборудование для оптоволокна
Для прокладки, сращивания и оконцовки оптических кабелей требуется специализированный монтажный инструмент. В том числе:
-
Сварочные аппараты для оптоволокна
-
Скалыватели оптического волокна
-
Визуальные локаторы повреждений (VFL)
-
VFL (Visual Fault Locator)
-
Инструменты для зачистки и обработки
Измерительное и диагностическое оборудование
Контроль качества — неотъемлемая часть строительства и эксплуатации ВОЛС. Для этого применяется целый ряд измерительных приборов.
-
Оптические рефлектометры (OTDR)
-
Измерители оптической мощности (OPM)
-
Тестеры потерь и источники света
-
Микроскопы для коннекторов
Допборудование и комплектующие
Помимо перечисленных категорий, при строительстве ВОЛС применяются: анкерные зажимы и крепёжные элементы, защитные гильзы (КДЗС), оптические аттенюаторы, органайзеры и системы управления кабелями.
Как выбрать оборудование для оптоволокна?
При выборе оборудования для оптоволоконной сети рекомендуется учитывать несколько ключевых факторов:
-
Масштаб проекта — для небольшого офиса потребуется минимальный набор, тогда как для магистральной линии или ЦОД — комплексные решения высокой плотности.
-
Тип сети — одномодовое или многомодовое волокно определяет выбор кабелей, трансиверов и измерительного оборудования.
-
Условия эксплуатации — для наружной прокладки необходимы муфты и кабели с соответствующей степенью защиты, устойчивые к перепадам температур и механическим нагрузкам.
-
Стандарты и совместимость — оборудование должно соответствовать отраслевым стандартам (TIA-568, ISO/IEC 11801 и др.).
-
Надёжность производителя — предпочтение стоит отдавать проверенным брендам с хорошей репутацией на рынке.
Оборудование для оптоволокна представляет собой обширную и взаимосвязанную систему компонентов — от пассивных соединительных элементов до сложных измерительных приборов и активного сетевого оборудования. Правильный подбор и качественный монтаж каждого элемента гарантируют надёжную и долговечную работу волоконно-оптической линии связи. Помочь с выбором вам могут менеджеры компании «СТЭЛС». Приобрести оборудование можно как в оффлайн-магазине, так и онлайн на сайте stels.market.
